西门子比例积分控制阀是流量调节阀在温度控制领域的典型应用，其基本原理：通过控制换热器、空调机组或其他用热、冷设备、一次热（冷）媒入口流量，以达到控制设备出口温度。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设

定值。

西门子温控阀是电动调节阀在温度控制领域的典型应用。 电动温控阀通过调节一次侧冷/ 热媒流量达到控制出水/ 送风温度的目的，即通过量调节达到质调节。

   西门子温控阀以其稳定的性能及控制的***性赢得了广大用户的喜爱。但不当或错误的安装会影响温控阀的使用性能甚至损害温控阀。

如何正确安装与使用西门子温控阀呢？

1、电动调节阀安装指导

2、温控阀线路连接

3、外部环境对温控阀的影响

4、开机及维护保养

电动调节阀安装指导

阀体安装注意事项

（1）   阀体应水平安装于一次热媒的入口处，阀杆朝上，确保执行器可垂直于水平面安装。

（2）   阀体前应安装过滤器，且直接与过滤器对接,选用高目数过滤器；前后安装手动截止阀。

（3）   阀侧应安装旁通，并安装手动截止阀。

（4）   若阀前蒸汽压力过高，应安装减压阀，将蒸汽调至设计或工作范围内。

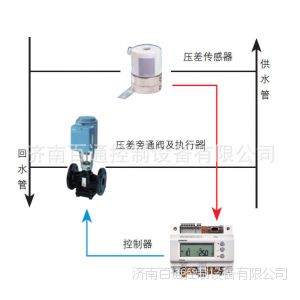

标准安装方式如下：

建议：

a：如蒸汽压力偏高，建议阀前安装减压调压阀，若过高，则必须安装减压阀。

b：如阀前无温度压力表，建议加装，以便分析设备工作状况。

c：阀体口径≥DN100，建议主干管道安装固定支架，或下部安装活动支架。

执行器安装注意事项

1、阀杆与执行器的连接

（1）阀杆与执行器连接螺、卡槽对正。

方法：只预紧阀座处卡件，用手动拉升阀杆至 顶部，自然找正。

（2）阀杆顶部环槽与SQX..SKD..执行器中凹槽对正，且两侧螺栓平均用力紧固。

（3）阀杆顶部半月卡环与SKB..SKC..执行器连接只用1个；另一个不可放置于阀杆顶部，否则相当于阀杆加长，导致关闭不严。

2、阀座与执行器连接

     阀杆连接好后，用内六方将执行器卡子背死紧固，紧固时两侧平均用 力，以免隔热架产生内应力。

3、连接好后，将执行器打入自动状态，方可通电使用。

SQX..旋钮弹起，方为自动。

SKD..顶部旋钮下的红色指示缩回，方为自动。

SKB..SKC..顶部摇柄扣入顶槽中，方位自动。

西门子温控阀线路连接

1、严格按接线图连接

2、注意工作电源电压：西门子电动执行器电源有AC24V和AC230V，接线时请注意查看产品说明。

3、注意工作电源极性：G/G0不可接反

4、注意电源线与信号线：G/G0与Y/M不可接反

5、注意执行器信号线（Y/M）是由控制器输出端接入，(Y1/M)而非控制器的输入端（X1/M），更非传感器端子（B/M）

6、接完线后必须将执行器恢复自动，方可通电运行

7、运行前检查信号输入类型（0…10VDC/4…20mA）

（1）SQX62:通过接线端子调整

（2）SKD../SKB../SKC..通过DIP薄码开关选择（默认为0..10VDC）

8、通电后，先做行程校验

（1）SQX62:通过按键进行行程校验

（2）SKD../SKB../SKC..通过线路板孔短接方式

绿灯闪烁未校验中

绿灯亮未校验后阀门可与执行器匹配

红灯亮未阀门堵塞

9、执行器对外接线：

（1）执行器侧部敲落孔处接线后要塞封，防尘、防潮。

（2）接线出执行器后保持“U”性弯状态，以免空气冷凝水进入

（3）敲落孔开孔时小心用力，以免划伤线路板

 10、执行器与控制柜走线：

（1）建议用RVVP两芯、三芯、四芯多交屏蔽信号线

（2）30m内连线建议用0.75mm²，50m内连线建议用1.0mm²

（3）走线尽量避开大型电机、动力电缆

（4）走线可与动力电缆之间垂直跨越，尽量避免平行走线

（5）走线诺不可避免动力线缆间段性平行，保持30cm以上间距

（6）走线尽量走桥架内火穿线管内

（7）接线调试后，执行器接线盒前盖一定扣平，并紧固螺丝以 免进水受潮

外部环境对西门子温控阀的影响

1、环境温度的影响

• 执行器允许的环境温度≤55℃；
• 阀体、换热器、管道注意保温；
• 机房保持通风或实时换气通风；
• 避免阳光直射
• 执行器允许的环境湿度≤95%h.r，不得有湿气露水
• 谨防机房管道。设备跑冒滴漏
• 注意凝结水二次挥发
• 机房保持通风或实时换气排风
• 注意门窗防雨，建筑漏水
• 结冰：冬季室外低温，设备不用时，内部存水，结冰膨胀
• 紫外线照射：塑料件电子件易老化
• 雨水：导致线路板烧坏，金属件生锈
• 灰尘：线路板积垢，机械件阻塞
• 不要太高，不便于调试、维修、更换
• 避开调节阀上部管线，尤其是管道法兰、活结等管件接口，以免漏水损坏执行器
• 执行器应状语阀上部，以免漏水损伤执行器
• 阀体安装切忌装于管道U型底部或设备能够凝水倒流处，以免温控阀阀体内存水，造成二次通汽时产生汽锤
• 设备初次运行时，由于暖管及二次水大幅提温要求，温控阀会处于急剧满负荷运行，导致损伤;
• 建议由旁通过汽、过水，待二次侧温度升至接近设定值时，在关闭旁通（注意旁通一定要闭死）;
• 新管网，系统投入运行一段时间，请务必清理过滤器，以免堵汽堵水冲坏;
• 注意操作时，蒸汽阀慢开快关，水阀慢开慢关.
• 温控阀运行时，定期检查，及时排除故障
• 设备停机后，检修保养
• 设备开 前，检修保养
• 设备长时间停用时，注意定时检查，改善机房环境，对于易积灰、易生锈部位的清理防护
• 须由经过学习培训的专业技工操作和维修保养
