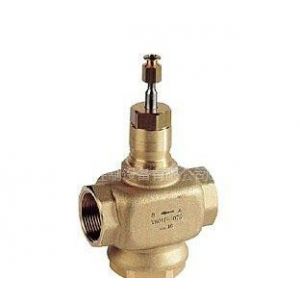

描述：霍尼韦尔（Honeywell） V5011P二通螺纹线性阀门PN16
应用
霍尼韦尔（Honeywell） V5011P 二通螺纹线性阀可用于蒸汽， 水和50% 以上甘醇的
HVAC 应用，它可用于二位或连续调节控制，此阀不能用于燃气
应用。
特点
? BSPT 连接螺纹，红铜材质
? 低泄漏率（≤ 0.05％的CV）
? 50:1 量程稳定符合VDI/VDE2173 要求
? 弹簧负载，自调节组合
? ***，***温度控制
? 可与直接耦合电子和气动执行器相匹配
? 口径从DN25 至DN50
等***比用水系统控制，线性比用于蒸汽控制
? 不锈钢阀塞，金属间阀座
? 配有可替换维修部件
技术规格
型号
V5011P 阀： 二通螺纹线性阀， 可用于蒸汽， 水或甘醇，
BSPT 连接管螺纹，等***比特性阀塞。
V5011P1xxx： 用于水系统
V5011P2xxx： 用于蒸汽系统
V5011P1xxx， V5011P2xxx：正作用阀（ 阀杆向下为关闭）
管道连接: BSPT 内螺纹
阀座： 不锈钢，可替换
ANSI 阀体等级: 150PSI（16PN）
阀杆： 不锈钢
阀塞： V5011P1xxx 水系统阀为铜材质,
V5011P2xxx 蒸汽系统阀为不锈钢材质
行程： 20mm
泄漏： 0.05%CV
类型： 二通，垂直作用
阀体： 红铜
介质压力温度范围：
水：2 至120℃1600Kpa
120 至170℃1490Kpa
当介质水温度超过150℃，阀门所配的执行器ML7420/ ML7421
需用高温组件43196000-001/002, 此时执行器应用温度范围
可扩展到220℃ .
蒸汽：120℃1.0bar V5011P1xxx
171℃6.9bar V5011P2xxx
阀门流量特性
水： 等***比（V5011P1xxx）
蒸汽： 线性比（V5011P2xxx 见图1）
