| 加工定制：是 | 品牌：济南百通 | 型号：YZW |
| 材质：球墨铸铁 | 连接形式：法兰 | 公称通径(mm)：15-250 |
| 压力环境：高压 | 密封形式：软密封型 | 工作温度：高温 |
| 形态：柱塞式 | 标准：国标 | 流动方向：单向 |
| 类型(通道位置)：二通式 | 适用介质：水、 蒸汽、 油品 | 零部件及配件：阀体 |
| 驱动方式：热力 |

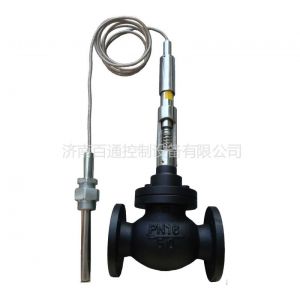

一、自力式温控阀的工作原理:
自力式温控阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内液体膨胀均匀,其控制作用为比例调节并非直开直关式。自力式温控阀被控介质均匀变化时,传感器内的感温液体的体积也随之膨胀或缩小。自力式温控阀被控介质高于设定值时,感温液体膨胀,推动阀芯向下关闭,减少热媒的流量;被控介质低于设定值时,感温液体收缩,复位弹簧推动阀芯开启,增加热媒的流量。
二、自力式温控阀的技术性能指标
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
KV值(m3/h) | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 | 500 | |
允许压差 | PN16 | 1.6 | |||||||||||||
(Mpa) | PN25 | 2.5 | |||||||||||||
公称压力(Mpa) | PN16(阀体材质为球墨铸铁工作温度≤220℃)PN25(阀体材质为铸钢工作温度≤350℃ | ||||||||||||||
温度设定范围(℃) | 25-110℃ | ||||||||||||||
导管长度(m) | 标准3.5 可根据客户要求定做 | ||||||||||||||
流通介质 | 蒸汽、水、热油 | ||||||||||||||
